HIGH DAMPING RUBBER BEARING (HDR BEARING)
HDR تکیه گاهی است که از لایه های لاستیکی و ورق های فلزی متناوب تشکیل شده است که به یکدیگر چسبانده شده اند تا سختی عمودی و حالت الاستیک در جهت افقی ایجاد کنند. سختی عمودی تضمین کننده این است که تکیه گاه وزن سازه فوقانی را تحمل می کند در حالیکه انعطاف پذیری افقی باعث می شود تا نیروهای مخرب افقی تبدیل به حرکات ملایم شوند از آنجاییکه ورقهای فولادی کاملاً با لاستیک پوشانده شده اند، در مقابل فرسایش نیز مقاوم هستند. این تکیه گاه نیز با ورق های فلزی اضافی به منظور تسهیل در تعویض و تعمیر و نگهداری مجهز شده است.
اصول طراحی
کارکرد تکیه گاه با میرایی بالای بائولی بر جداسازی پایه و زیر سازه و انتقال مناسب انرژی به سازه در هنگام زلزله استوار است. بخش لاستیکی و فولادی تکیه گاه های برای تحمل وزن سازه و ایجاد انعطاف پذیری طراحی شده اند. پس از زلزله ، لاستیک جداسازی و بازگشت به مرکزیت مجدد تکیه گاه را فراهم می کند بطوریکه به مقادیر بالای میرایی تا 16% برسد.
انواع:
مدل ثابت:
1-top anchor plate; 2-top steel plate; 3-top connection plate; 4-screw; 5-elastomer; 6-reinforced steel plate; 7-sleeve; 8-anchor bolt; 9-rubber cover; 10-bottom connection plate; 11-bottom steel plate; 12-bottom anchor plate.
مدل آزاد:
1-anchor bar; 2-top anchor plate; 3-top steel plate; 4-stainless steel plate; 5-PTFE or UHMWPE; 6-bottom steel plate; 7-rubber cover; 8-reinforced steel plate; 9-elastomer.
مواد مورد استفاده:
الاستومر:
لاستیک مورد استفاده در تکیه گاه فوق میراگر باید در مدارک پروژه مشخص شده باشد که از کائوچو (NR) و یا کلوروپرن (CR) باشد
مشخصات فیزیکی و مکانیکی الاستومر مطابق جدول زیر است.
Characteristics | Requirements | Test Methods | |||
G Modulus (MPa) | 0.7 | 0.9a | 1.15 | ISO | Equivalent national standard |
Tensile Strength (MPa)
Molded Test Piece Test Piece from Bearing Minimum elongation at break(%) Molded Test Piece Test Piece from Bearing |
≥16
≥14 450 400 |
≥16
≥14 425 375 |
≥16
≥14 300 250 |
ISO 37
type2 |
GB/T
528-1998(Type 2) |
Minimum Tear Resistance(KN/m)
CR NR |
≥7
≥5 |
≥10
≥8 |
≥12
≥10 |
ISO 34-1
Trouser (Method A) |
GB/T 529-1999
(Pants type) |
Compression Set(%)
24h; 72℃ |
CR ≤15
NR≤30 |
ISO 815
φ29×12.5mm, Spacer: 9.38mm,-25% |
GB/T
7759-1996 |
||
Accelerated Ageing
(Maximum change from unaged value) -Hardness(IRHD) NR 7 d , 70℃ CR 3 d, 100℃ -Tensile strength(%) NR 7 d , 70℃ CR 3 d, 100℃ -Elongation at break(%) NR 7d , 70℃ CR 3d, 100℃ |
-5+10
±5 ±15 ±15 ±25 ±25 |
ISO 48
ISO 188 |
GB/T
6031-1998 GB/T 3512-2001 |
||
Ozone Resistance
Elongation: 30% – 96h 40℃±2℃ NR 25pphm CR 100pphm |
No cracks | ISO 1431-1 | GB/T 7762-2003 |
ورق های فلزی
ورق های مسلح سازی و ورق های تحتانی و فوقانی با استفاده از فولاد نورد شده کربن دار مطابق با EN10025 ، EN10083 و EN10088/ASHTOA36 or A570 ساخته می شوند.
ورق های تحتانی و فوقانی
بدنه تکیه گاه HDR با ورق های متصل شده به لاستیک به روش گرم
سیستم انکر
تکیه گاه های فوق میراگر بائولی مجهز به انکر هایی هستند تا اتصال تکیه گاه را از بالا و پایین به سازه بتنی تسهیل کند. به همین ترتیب، تکیه گاه می تواند به سازه های فلزی نیز متصل گردد.

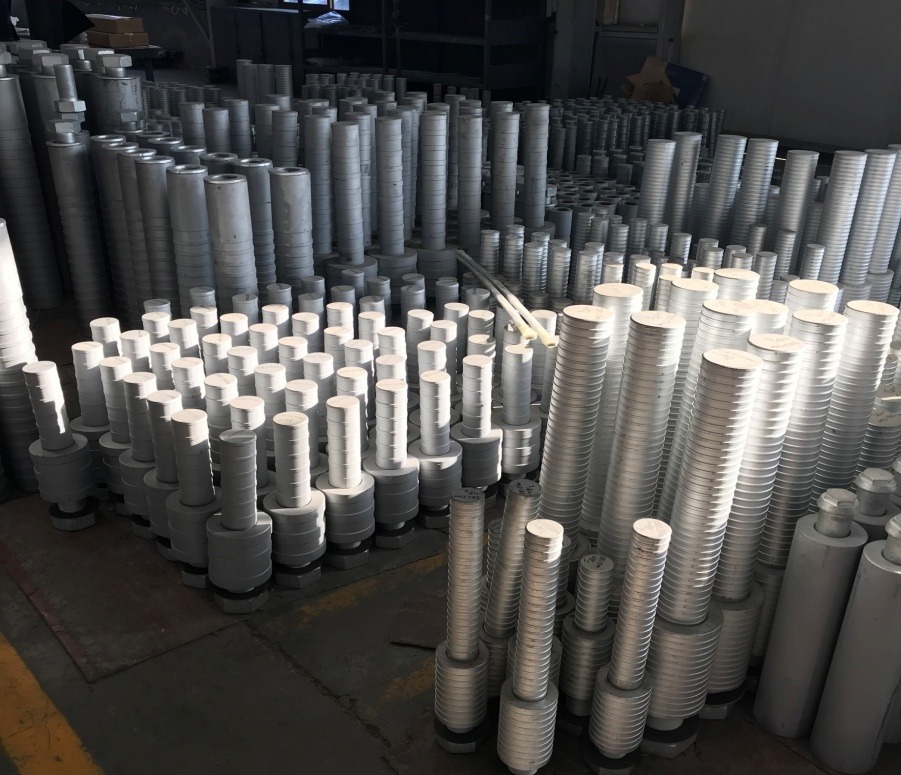

انکر بولت های تکیه گاه ها
استاندارد های مورد استفاده
استاندارد اروپایی EN 15129;
استاندارد آمریکایی AASHTO;
و یا دیگر استاندارد های مورد نظر کارفرما
کنترل کیفیت:
تکیه گاه های الاستومری بائولی مطابق با استاندارد EN15129 ساخته می شوند ، آنها در شرایط سخت ترافیکی مورد آزمایش قرار گرفته و طول عمر بالایی دارند. آنها بیش از 25 سال با موفقیت در سراسر جهان مورد استفاده قرار گرفتند.
بازرسان حرفه ای و تجهیزات کامل تست شامل تست های مقاومت فشاری، کششی، برشی، اوزون، سن، مواد شیمیایی و … شرایط را برای تولید محصولاتی با کیفیت جهانی فراهم کرده است
تست مقاومت برشی- فشاری تکیه گاه HDR

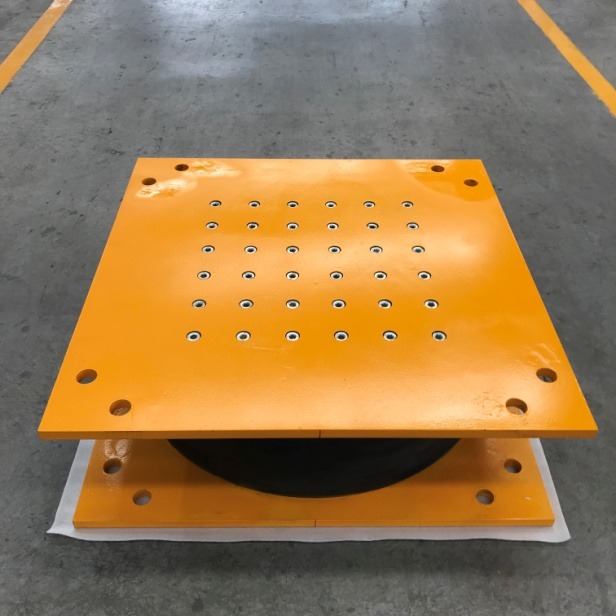

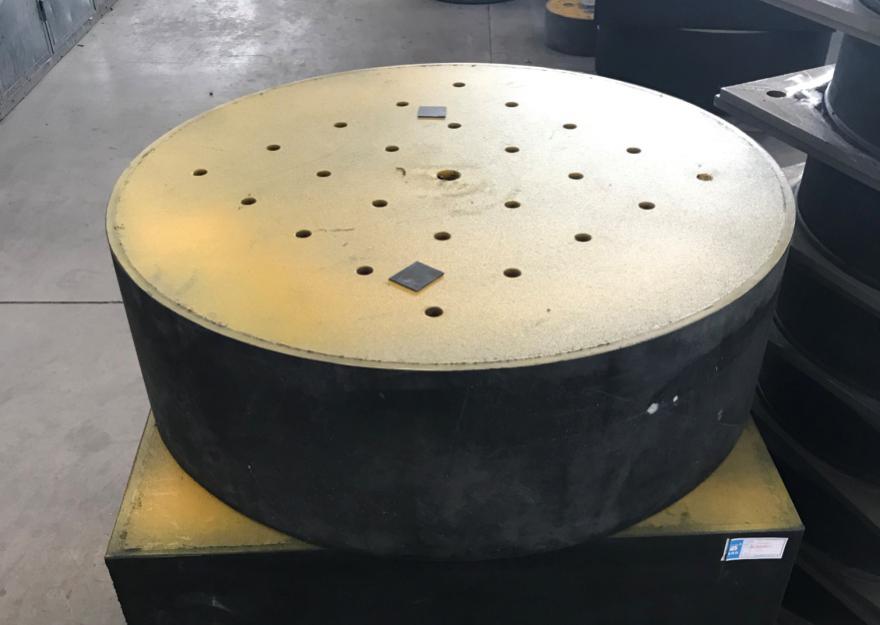

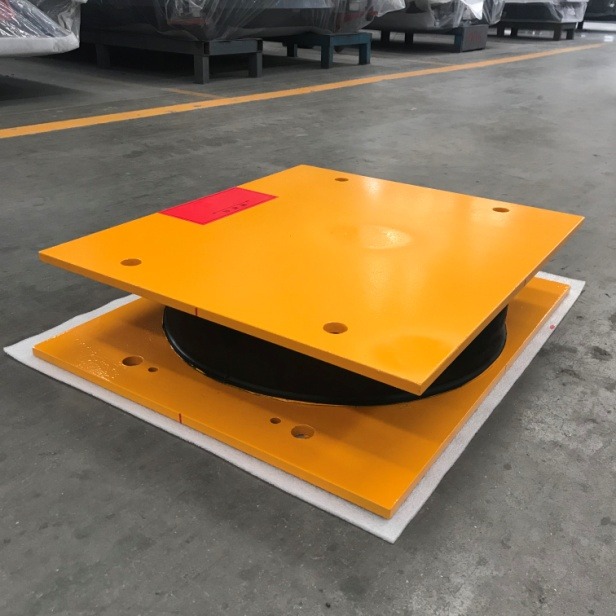

نمونه تکیه گاه های HDR
کاربرد:
تکیه گاه های HDR بائولی می توانند در پل ها، راه آهن و بزرگراه های طبقاتی و ساختمان ها مورد استفاده قرار گیرد.
بسته بندی:
سفارشات
مشخصات زیر برای دریافت سفارش شما ضروری است:
اگر در پروژه شما مشخصات تکیه گاه هسته سربی مشخص شده است
ابعاد نئوپرن:
طول، عرض و ضخامت
جنس مواد اولیه:
CR یا NR و یا در غیر اینصورت ما می توانیم با داشتن اطلاعات زیر، محاسبات را انجام داده و نئوپرن مورد نیاز شما را آماده کنیم:
- بار عمودی (حداکثر و حداقل)
- جابجایی
- چرخش
- شکل (دایره ای یا مستطیلی)
- سطح تماس (بتن یا فولاد)
- حداکثر ابعاد ( وقتی فضای موجود برای تکیه گاه محدود است)
مزایای خرید محصول از بائولی:
- مورد تایید اتحادیه اروپا CE
- تضمین کیفیت: کنترل کیفیت مداوم از مواد خام تا محصول نهایی
- تحویل به موقع و سریع تر از رقبا به دلیل کثرت تجهیزات، ماشین آلات و نیروی انسانی
- ارزان تر از رقبا: ما بدلیل خرید کلان مواد اولیه وتولید انبوه، هزینه ها را کاهش داده ایم و بهترین پیشنهاد قیمت را ارائه می دهیم
- سفارشات با مقادیر کم را هم می پذیریم
- بسته بندی حرفه ای برای حمل دریایی انجام میدهیم تا هیچگونه خسارتی به محصول وارد نشود
