Rubber Waterstop
نوار آب بند لاستیکی
نوار آب بند لاستیکی یا واتراستاپ یکی از اجزای سازه های بتنی است که به منظور جلوگیری از عبور جریان های مایعات نظیر آب در سازه قرار داده می شود. نوار آب بند را می توان بر اساس مواد اولیه به نوارآب بند پلاستیکی، نوار آب بند لاستیکی یا رابر و فلزی تقسیم کرد. شرکت بائولی به طور کلی نوار های آب بند لاستیکی خود را با استفاده از رابر طبیعی یا کائوچو، رابر نئوپرن یا EPDM تولید می کند.
از لحاظ ساختاری نیز نوارهای آب بند به سه دسته داخلی، خارجی و با لبه فلزی تقسیم می شوند.
 |
 |
 |

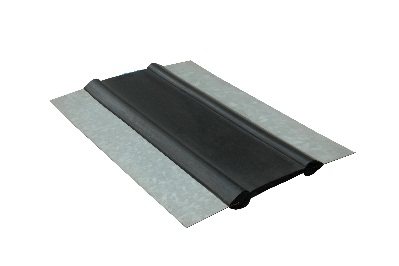

| نوار آب بند خارجی | نوار آب بند داخلی | نوار آب بند با لبه فلزی |
مشخصات نوار آب بند
- دمای مورد استفاده
- نوار آب بند ساخته شده با کائوچو : 35- تا 60 + درجه سانتی گراد
- نوار آب بند ساخته شده با نئوپرن : 25- تا 60 + درجه سانتی گراد
- نوار آب بند ساخته شده باEPDM : 40- تا 60 + درجه سانتی گراد
- ابعاد نوارهای آب بند
| Width
mm |
Thickness mm | ||||||
| 4 | 5 | 6 | 8 | 10 | 12 | 14 | |
| 200 | L | C | L | L | |||
| 250 | L | C | L | L | |||
| 300 | L | C | L | L | |||
| 350 | L | C | L | L | |||
| 400 | L | L | C | L | |||
| 450 | L | L | C | L | |||
| 500 | L | L | C | L | |||
| Note: L represents less used; M represents commonly used. Other specifications also can be customized. | |||||||
- مشخصات مواد استفاده شده در نوار آب بند
| Material Property | Requirements | Test Method |
| Shore A Hardness | 62 ± 5 | ISO 7619-1:2010 |
| Tensile Strength | Min. 10 N/mm2 | ISO 37:2011 |
| Elongation at Break | Min. 380% | ISO 37:2011 |
| Compression Set
168 hours/23℃ 24 hours/70℃ |
Max. 20%
Max. 35% |
ISO 815-1:2014 |
| Tear Propagation Strength | Min. 8 N/mm | ISO 813-2016 |
| Behavior after Heat Aging
Change in shore A hardness Tensile Strength Elongation at Break |
Max. +8
Min. 9N/mm2 Min. 300% |
ISO 188:2011 |
| Low Temperature Characteristics | Max. 90 shore A | ISO 812:2011 Procedure C |
| Behaviour after Ozone Aging | Crack Class 0 | ISO1431-1:2012 Procedure A |
| Metal Adhesion | Structural Fracture in the Elastomer | ISO 813-2016 |
- انواع واتر استاپ ها
 |
 |

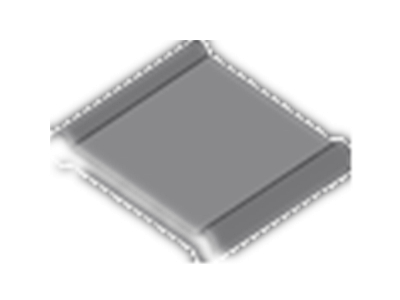

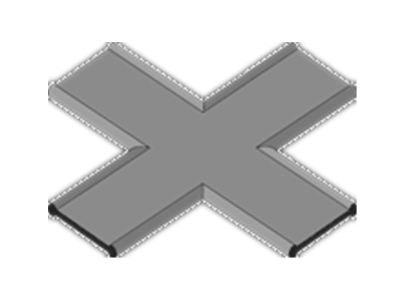

| Flat joint | Flat cross joint |
 |
 |

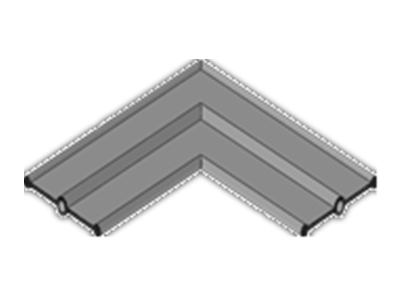

| Flat L joint | Vertical L joint |
 |
 |

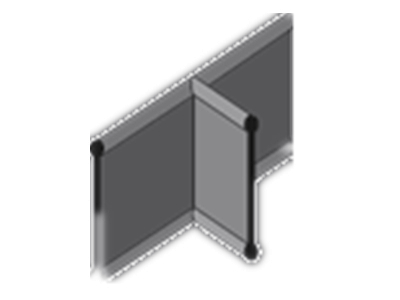

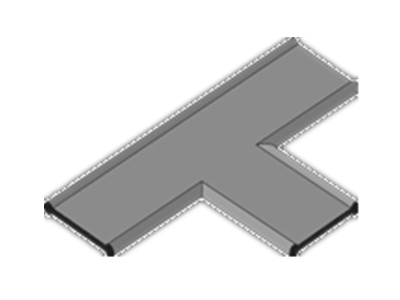

| Flat T joint | Vertical T joint |
