Tunnel Segment Gasket
واشر سگمنت تونل
یکی از مؤثرترین مواد ضد آب برای اتصال و مونتاژ سگمنت در پروژه های تونل سازی است. با توجه به عملکرد آن ، واشر تونل را می توان به دو نوع واشر الاستومری ، نوع واشر آب دوست و ترکیب نوع واشر الاستومری و آب دوست طبقه بندی کرد.
واشر سگمنت تونل که از EPDM اکسترود شده ساخته شده است | واشر سگمنت تونل متخلخل |
انواع واشرهای سگمنت تونل
- واشر سگمنت تونل الاستومری
واشر سگمنت الاستومری با استفاده از نئوپرن یا EPDM ساخته می شود. این نوع از واشرها بطور همزمان مقاومت بالایی در برابر مواد شمیایی دارند، عایق الکتریکی هستند، مقاومت بسیار خوبی در برابر تغییرات آب و هوایی و اوزون دارند.همچنین واشرهای متخلخل می توانند باعث کاهش تنش فشاری در حین نصب و در دوره عمر مفید سازه بشوند. بنابر این، این نوع از واشرها پرکاربرد ترین نوع واشر در دنیا می باشند.
مشخصات فیزیکی واشر قطعات تونل | ||||
Item | Index | |||
CR | EPDM | |||
Ⅰ Type | Ⅱ Type | |||
Hardness(Shore A)/Durometer | 50-60 | 50-60 | 60-70 | |
Hardness Deviation/Durometer | ± 5 | ± 5 | ± 5 | |
Tensile Strength/MPa ≥ | 10.5 | 9.5 | 10 | |
Elongation at Break/% ≥ | 350 | 350 | 330 | |
Compression Set/% | 70℃ × 24 h, 25% ≤ | 30 | 25 | 25 |
23℃ × 72 h, 25% ≤ | 20 | 20 | 15 | |
Hot Air Aging
70℃ × 96 h, |
Hardness Change/Durometer ≤ | 8 | 6 | 6 |
Decrease Rate of Tensile Strength ≤ | 20 | 13 | 15 | |
Decrease Rate of Tensile Strength ≤ | 30 | 30 | 30 | |
Grade of Mildew Proof | Not less than grade 2 | Not less than grade 2 | Not less than grade 2 | |
Ⅰ Type is without hole type gasket, Ⅱ Type is with hole type gasket |
- واشر سگمنت تونل آب دوست
مشخصات فیزیکی واشر سگمنت تونل آب دوست | |||
Item | Technical Index | ||
Hardness(Shore A)/Durometer | 42 ± 10 | 45 ± 10 | |
Tensile Strength/MPa ≥ | 3.5 | 3 | |
Elongation at Break/% ≥ | 450 | 350 | |
Volume Expansion Rate/% ≥ | 250 | 400 | |
Repeated immersion test | Tensile Strength/MPa ≥ | 3 | 2 |
Elongation at Break/% ≥ | 350 | 250 | |
Volume Expansion Rate/% ≥ | 250 | 300 | |
Bending at Low Temperature (-20℃ × 2 h) | No Cracks | No Cracks |
- واشر نوع ترکیبی
این نوع واشر بخش تونل از لاستیک اکسترود شده همراه با قطعه ای از نوار آب بندی آب دوست تشکیل شده است. ساختار سلول اجازه می دهد تا واشر در زمان نصب در کام موجود در سگمنت تونل فشرده شود. و درزهای آب بندی آب دوست در تماس با رطوبت یا آب بطور خودکار متورم می شوند. بنابراین این نوع واشر بخش تونل از عملکرد متوقف کننده آب بسیار خوبی برخوردار است.
قسمت الاستومری باید خصوصیات فیزیکی واشر بخش تونل الاستومری را تامین کند. بطور همزمان بخش آب دوست نیز باید خصوصیات فیزیکی واشر بخش هیدروفیل تامین نماید.
انواع واشرهای سگمنت تونل
Type | Specification | Section View |
BL-1 | 47*16.5 | |
BL-2 | 47*16.5 | |
BL-3 | 47*19.5 | |
BL-4 | 35*17 | |
BL-5 | 35*20 | |
BL-6 | 22*10.5 |

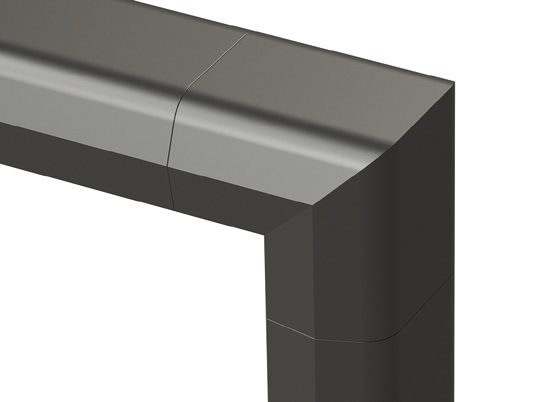

واشر گوشه
شرکت بائولی واشرهایی می سازد تا قابل نصب در گوشه سگمنت های تونل باشند.
تولید واشرهای سگمنت تونل
ماشین و خط تولید واشر سگمنتی تونل | سیستم خنک کننده خط تولید واشر های سگمنت تونلی |
بسته بندی
واشرهای تولید شده قبل از بسته بندی | لیبل گذاری روی محصول |

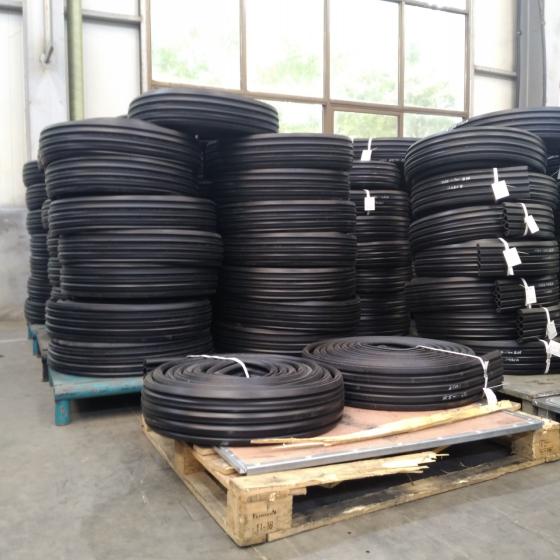

واشرهای حلقه شده | واشرهای حلقه شده روی پالت چوبی |
کاربرد:
- تونل
- کالورت
- مترو
- پروژه های زیرساخت
- پروژه های حفاظت از اتلاف آب
- سازه های زیر زمینی
واشر نصب شده در سگمنت تونل |
