درز انبساط شانه ای متشکل از عناصر متقارن یا غیر متقارن (مانند شانه یا دندان اره یا صفحات سینوسی) است. معمولاً درز انبساط شانه ای با عناصر متقارن ، که درزانبساط طره ای نیز نامیده می شود برای جابجایی های کوچک مناسب است ، در حالی که درز انبساط شانه ای با عناصر غیر متقارن ، که درزانبساط شانه ای پشتیبانی شده نیز نامیده می شود برای جابجایی های بزرگتر مناسب هستند. انواع درزانبساط پل ها را ببینید.
انواع درزانبساط های شانه ای

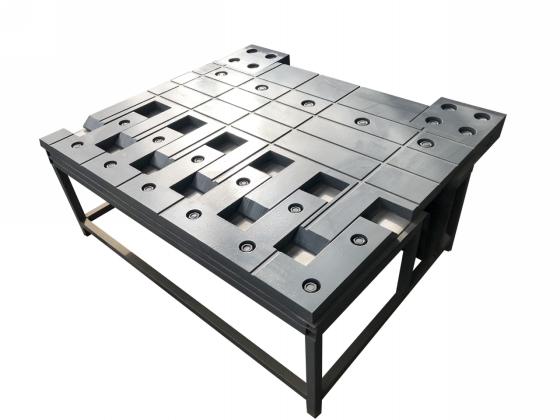

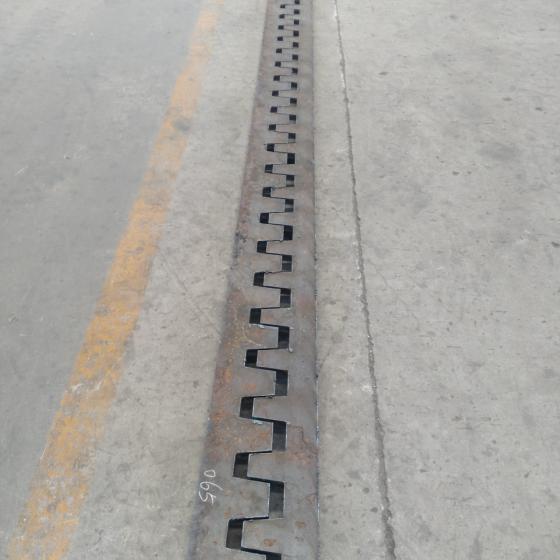

درزانبساط شانه ای طره ای با اجزای متقارن

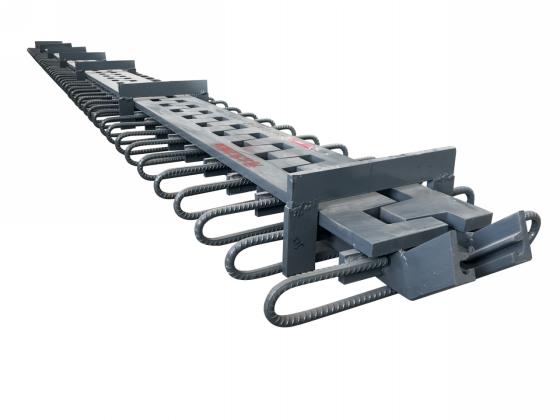

درزانبساط طره ای با ورق فلزی و انکریج

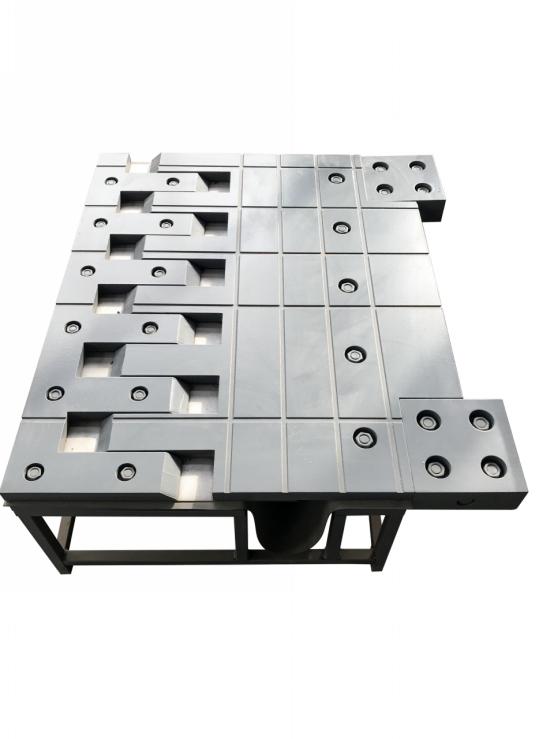

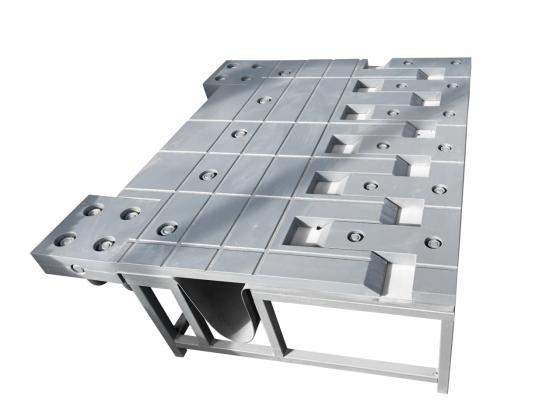

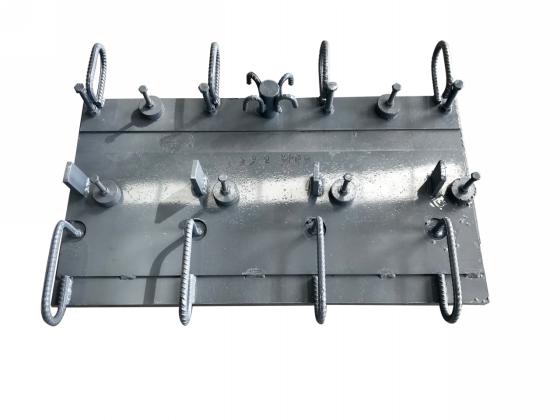

درزانبساط شانه ای با انکوریج
درز انبساط شانه ای با نوار آب بند
مشخصات درز انبساط شانه ای
Expansion Amount
mm |
A
mm |
H
mm |
E1
mm |
A
mm |
B
mm |
F
mm |
E2
mm |
L
mm |
40 | 300 | 200 | 160 | 20 | 60 | 400 | 120 | 140 |
80 | 300 | 200 | 200 | 20 | 100 | 500 | 150 | 150 |
160 | 300 | 200 | 200 | 20 | 180 | 600 | 200 | 200 |
200 | 300 | 200 | 200 | 20 | 220 | 700 | 250 | 250 |
240 | 300 | 200 | 200 | 20 | 260 | 800 | 300 | 300 |
300 | 300 | 240 | 200 | 20 | 320 | 900 | 350 | 350 |
… | … | … | … | … | … | … | … | … |
1600 | 400 | 360 | 280 | 20 | 1620 | 3400 | 1600 | 1600 |
1680 | 400 | 360 | 280 | 20 | 1700 | 3600 | 1700 | 1700 |
1760 | 400 | 360 | 280 | 20 | 1780 | 3800 | 1800 | 1800 |
1840 | 400 | 360 | 260 | 20 | 1860 | 4000 | 1900 | 1900 |
Please contact BAOLI for more specifications |
مزیت های استفاده از درز انبساط شانه ای
مناسب برای عبور وسایل نقلیه سریع و سنگین
ایجاد صدای بسیار کم ناشی از عبور وسایل نقلیه
سیستم انکوریج قابل اطمینان
نصب و تعمیر و نگهداری آسان
کاربرد درزانبساط شانه ای

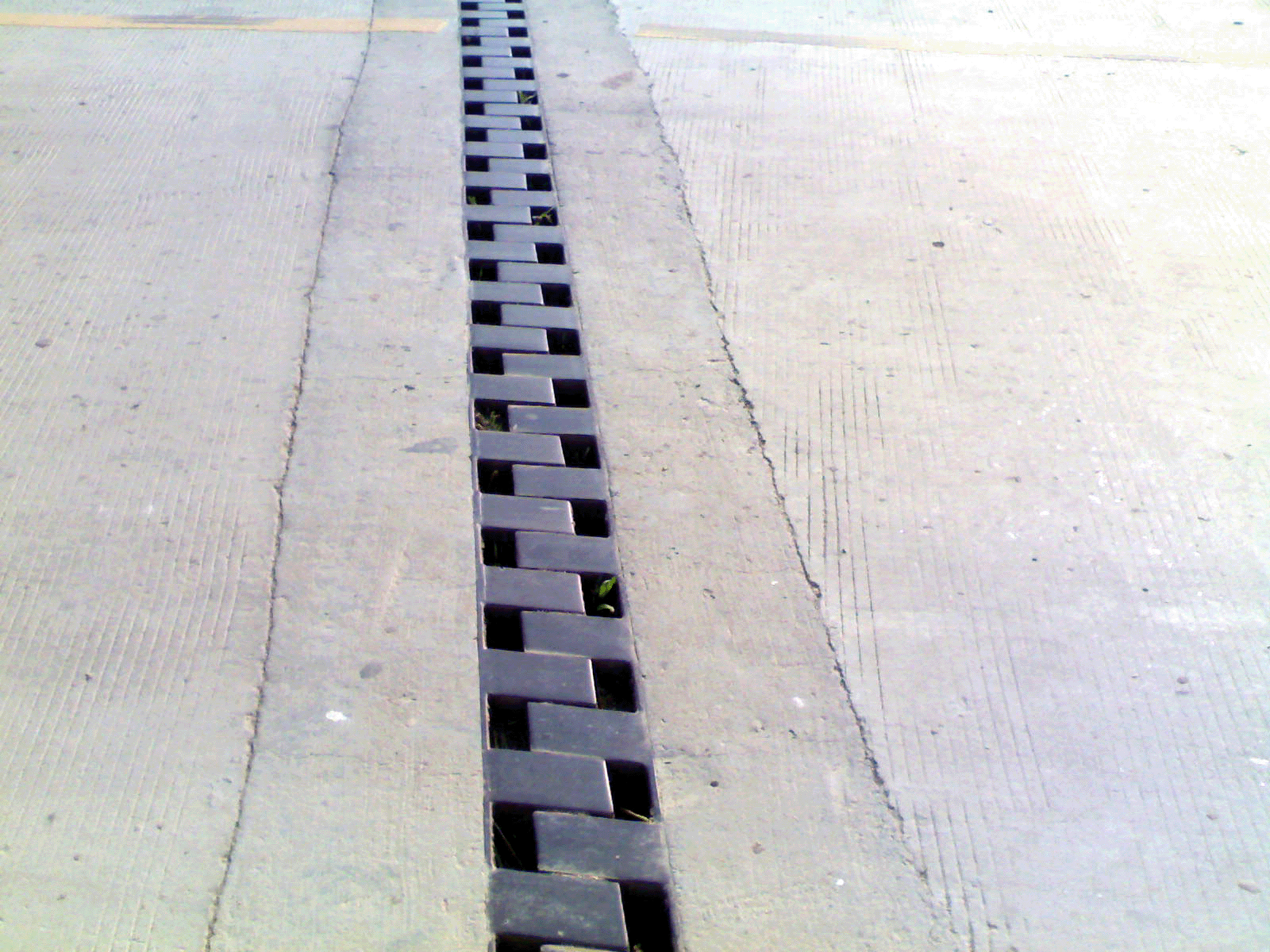

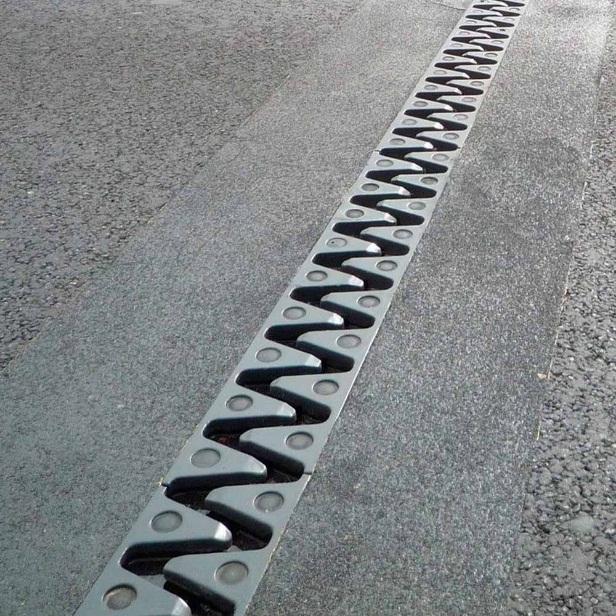

درز انبساط طره ای یا دندانه مثلثی و جابجایی 40 میلیمتر | درزانبساط طره ای یا دندانه مستطیلی و جابجایی 40 میلیمتر |
درزانبساط حمایت شده با جابجایی 80 میلیمتر | درزانبساط طره ای یا دندانه مثلثی و جابجایی 80 میلیمتر |
