تکیه گاه های لرزه ای پاندولی

تکیه گاه پاندولی BAOLI بر اساس اصل آونگ طراحی شده است. این تکیه گاه متشکل از دو سطح کروی شکل است که بر روی هم می لغزند – سطح پایینی برای جابجایی چرخش روسازه حول همه محورها ، و قسمت فوقانی برای جابجایی های افقی در هنگام وقوع زلزله طراحی شده است.

هنگامی که پل در حالت عادی کار می کند ، تکیه گاه پاندولی عملکردی مشابه تکیه گاه کروی معمولی دارد. هنگام وقوع زلزله ، هنگامی که نیروی پل از نیروی برشی بولت های برشی بیشتر باشد ، بولت برشی بریده می شود ، قطعه محدود کننده باز می شود ، تکیه گاه از طریق صفحات لغزنده بین سطوح قوس ، تیر را از سرستون جدا می کند. بدین ترتیب بخش اعظم انرژی لرزه ای نمی تواند از تیر یا عرشه به سر ستون و ستون منتقل شده و باعث ایجاد صدمه به زیر سازه شود.

اصول طراحی

اصل عملکرد جداسازی لرزش تکیه گاه پاندولی ، استفاده از طراحی سطح قوس دایره ای برای طولانی تر شدن دوره لرزش سازه ،به منظور کاهش موثر اثر تقویت شده ناشی از زلزله ، و مصرف انرژی لرزه ای از طریق اصطکاک بین سطح قوس تکیه گاه پاندولی ، که در نهایت باعث کاهش ورودی انرژی لرزه ای به سازه می شود.

پس از وقوع زلزله ، سطح کشویی قوسی منحصر به فرد آن دارای عملکرد تنظیم مجدد است که می تواند به طور موثر جابجایی تکیه گاه پاندولی را محدود کند و پس از زلزله ، آن را به موقعیت اصلی خود بازگرداند.

$C:\Users\Administrator\Desktop\2.JPG$

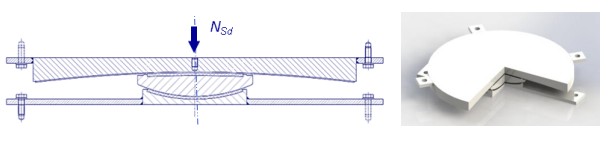

مقطع عرضی و نمای تکیه گاه جداساز پاندولی

$C:\Users\Administrator\Desktop\2-1.JPG$

جابجایی افقی پاندول (در هر جهت) در هنگام زلزله

انواع

مدل ثابت
مدل هدایت شده
مدل سرخورنده ی آزاد

تکیه گاه های پاندولی بائولی مطابق با استاندارد های زیر ساخته و تست می شوند :

استاندارد اروپایی EN 1337-7;

استاندارد آمریکایی AASHTO:

• و یا دیگر استاندارد های مورد نظر کارفرما

مواد تشکیل دهنده

ورق فلزی ساخته شده از S355

اجزای سر خورنده : PTFE یا UHMWPE

گریس سیلیکون بعنوان روان کننده

خط تولید

$F:\旺铺补充资料\旺铺资料\2.工艺流程\2.球型支座-spherical bearing\0.casting\0.casting-upper and lower bearing plates.JPG$ $C:\Users\Administrator\Desktop\网站\主页底部图片\主页底部图片 (2).JPG$

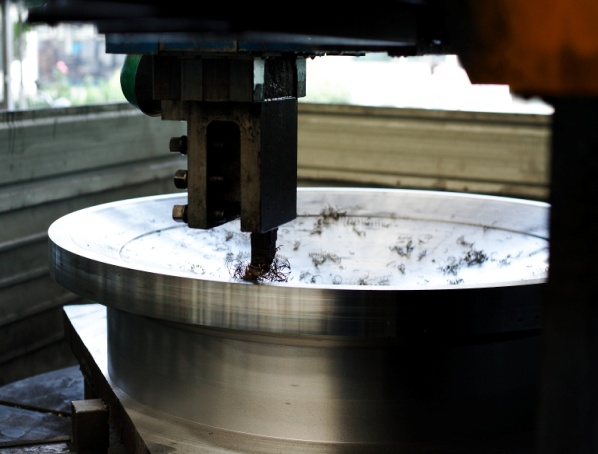

فولاد برش خورده ماشین کاری

$F:\旺铺补充资料\旺铺资料\2.工艺流程\2.球型支座-spherical bearing\2.planing process\2.planing process-2.JPG$ $F:\旺铺补充资料\旺铺资料\2.工艺流程\2.球型支座-spherical bearing\4.drilling hole process\drilling hole.JPG$

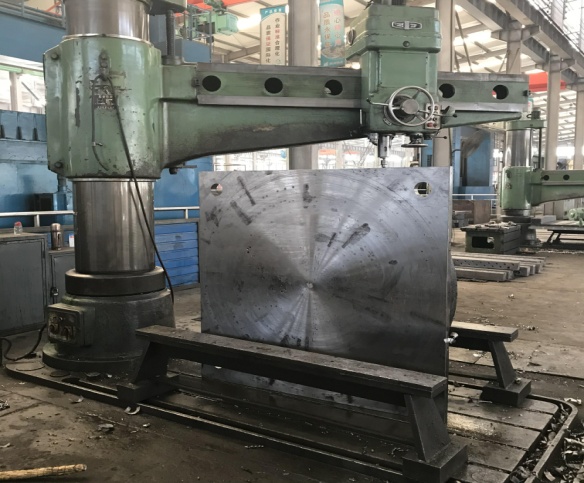

آماده سازی سطوح سوراخ کاری

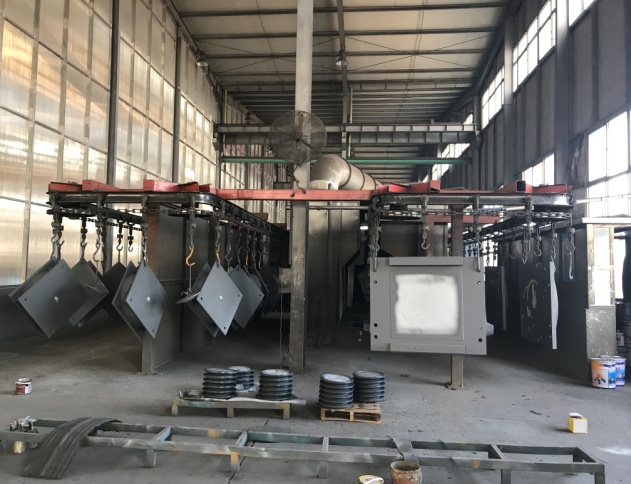

$F:\旺铺补充资料\旺铺资料\2.工艺流程\2.球型支座-spherical bearing\5.painting process\painting process-1.JPG$ $C:\Users\Administrator\Desktop\high quality products-1.jpg$

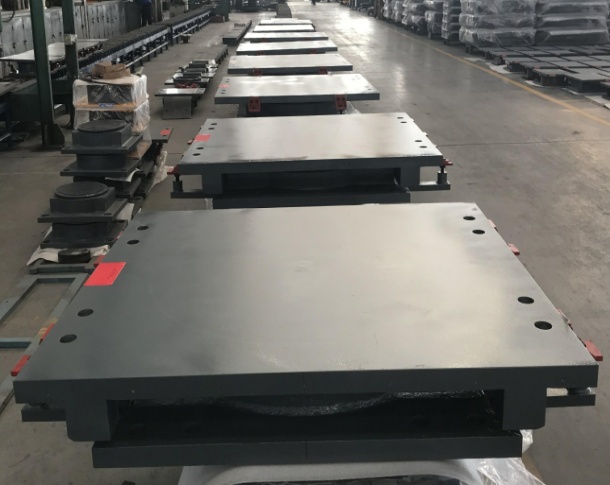

فرآیند رنگ آمیزی محصول نهایی تکیه گاه پاندولی

$C:\Users\Administrator\Desktop\IMG_9474-1.jpg$

$C:\Users\Administrator\Desktop\IMG_9477-1.jpg$ $C:\Users\Administrator\Desktop\IMG_9480-1.jpg$

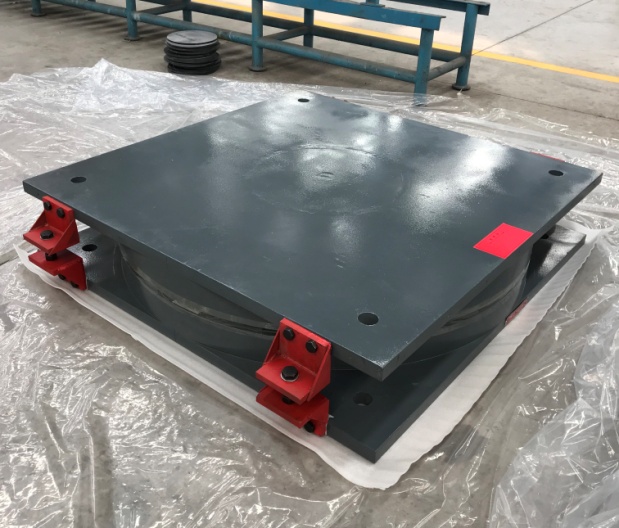

تکیه گاه پاندولی بائولی

کاربرد:

تکیه گاه های پاندولی بائولی می توانند در پل ها، راه آهن و بزرگراه های طبقاتی و ساختمان ها بخصوص در مواردی که نیاز به استحکامات قوی از لحاظ لرزه ای است مورد استفاده قرار گیرد.

مزایای خرید محصول از بائولی:

مورد تایید اتحادیه اروپا CE
تضمین کیفیت: کنترل کیفیت مداوم از مواد خام تا محصول نهایی
تحویل به موقع و سریع تر از رقبا به دلیل کثرت تجهیزات، ماشین آلات و نیروی انسانی
ارزان تر از رقبا: ما بدلیل خرید کلان مواد اولیه وتولید انبوه، هزینه ها را کاهش داده ایم و بهترین پیشنهاد قیمت را ارائه می دهیم
سفارشات با مقادیر کم را هم می پذیریم
بسته بندی حرفه ای برای حمل دریایی انجام میدهیم تا هیچگونه خسارتی به محصول وارد نشود

بسته بندی

$C:\Users\Administrator\Desktop\Packing finished.jpg$

$F:\报价用 (图片+产品目录）\盆式橡胶支座\IMG_20160921_133142.jpg$

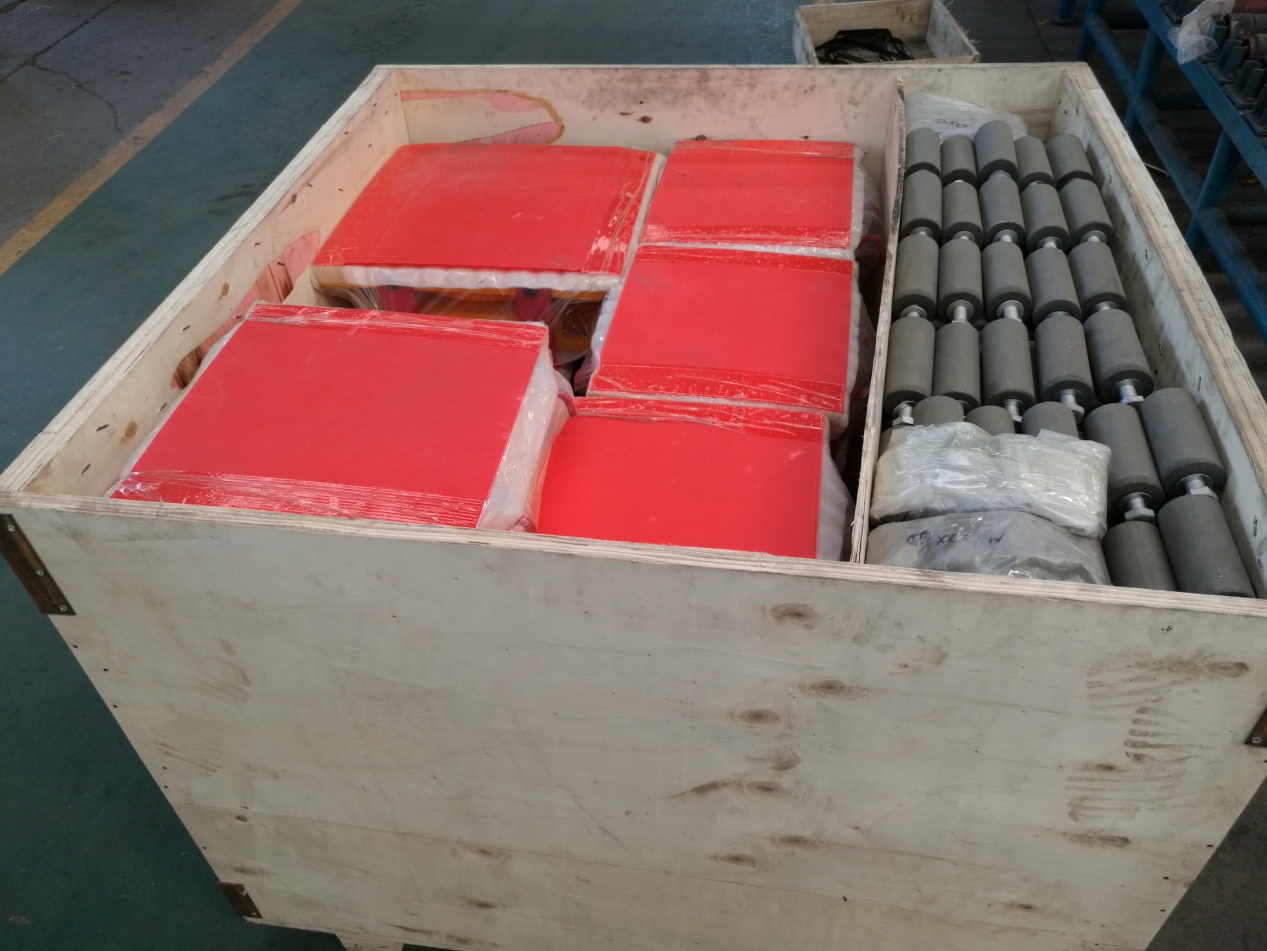

پالت چوبی با پوشش PE

سفارش :

اگر نوع و مشخصات درخواست خود را میدانید سفارشات شما بر طبق تعداد و تیپ مورد نیاز قابل تولید می باشد.

ما همچنین میتوانیم با دانستن اطلاعات زیر پات بیرینگ مورد نظر شما را طراحی و تولید نماییم:

بار عمودی حداکثر، حداقل و دائمی و بارهای افقی (ULS)

جابجایی ها و چرخش ها در جهت طولی و عرضی

اطلاعات بیشتر از قبیل مقاومت بتن و فضای موجود برای نصب تکیه گاه پاندولی و …
