پات بیرینگ یکی از پرکاربردترین و بهینه ترین نوع از انواع لرزه گیرهاست. قابلیت باربری وجابجایی بالا و ابعاد کوچک از مهمترین ویژه گی های پات بیرینگ است که باعث شده است امروزه در بیشتر پروژه های عمرانی دنیا به جای استفاده از انواع تکیه گاه های الاستومری با ابعاد بزرگ و طول عمر کوتاه تر از پات بیرینگ استفاده کنند. پات بیرینگ انواع گوناگونی دارد که باعث می شود با انعطاف پذیری بالا در خدمت طراحان پل قرارگیرد و نقش موثری در میرایی بارهای جانبی و لرزه ای و انتقال بارهای عمودی و چرخشی از روسازه به زیر سازه ایفا کند. پات بیرینگ شامل چندین قطعه است که با دقت در کنار یکدیگر قرار میگیرند تا عملکرد یکپارچه و موثری ایجاد کنند.
از میان مزایای زیاد پات بیرینگ ها نسبت به نئوپرن ها می توان به ضریب اصطکاک سایشی کم، ابعاد کوچکتر، خروج از مرکزیت بسیار پایین در برابر بارهای عمودی و چرخشی، قابلیت جابجایی نامحدود، ظرفیت چرخش نامحدود حول محور عمودی، عدم کاهش چرخش افقی در برابر سیستم هدایت کننده، تعویض پذیری آسان، تعمیر و نگهداری آسان، قابلیت خود تراز شوندگی و نصب راحت تر اشاره کرد.
مهمترین و معتبر ترین استاندارد جهانی در خصوص پات بیرینگ استEN- 1337-5
متاسفانه پات بیرینگ ها هنوز حتی درمیان مهندسین مشاور ایرانی چندان شناخته شده نیست و در پروژه های پل سازی به ندرت مورد استفاده قرار می گیرند. امیدوارم با اطلاع رسانی در این خصوص موجبات کاهش هزینه های نهایی و افزایش عمر پروژه های پلسازی شویم
پات بیرینگ های BAOLI از مجموعه ای از قطعات فولادی دقیق و یک دیسک الاستومری محصور در مرکز تشکیل شده است. مطابق با الزامات خاص پروژه شما طراحی می کنیم ، این تکیه گاه ها در حالی که جابجایی نسبی سازه را تحمل می کنند ، بارهای عمودی بزرگی را نیز منتقل می کنند. چه آنها ثابت باشند ، یک طرفه یا چند جهته ، پات بیرینگ ها ترکیبات بار عمودی و افقی و همچنین جابجایی های طولی و عرضی را منتقل می کنند. آنها همچنین می توانند وسیله ای برای کنترل فشار بالا رونده uplift نیز داشته باشند.
اصول طراحی
پات بیرینگ نوع ثابت جابجایی افقی را محدود می کند ، اما حرکت چرخشی سازه پل را در مورد هر محور افقی با تغییر شکل برشی دیسک الاستومری محصور در یک پوشش فلزی (کاسه) امکان پذیر می کند.

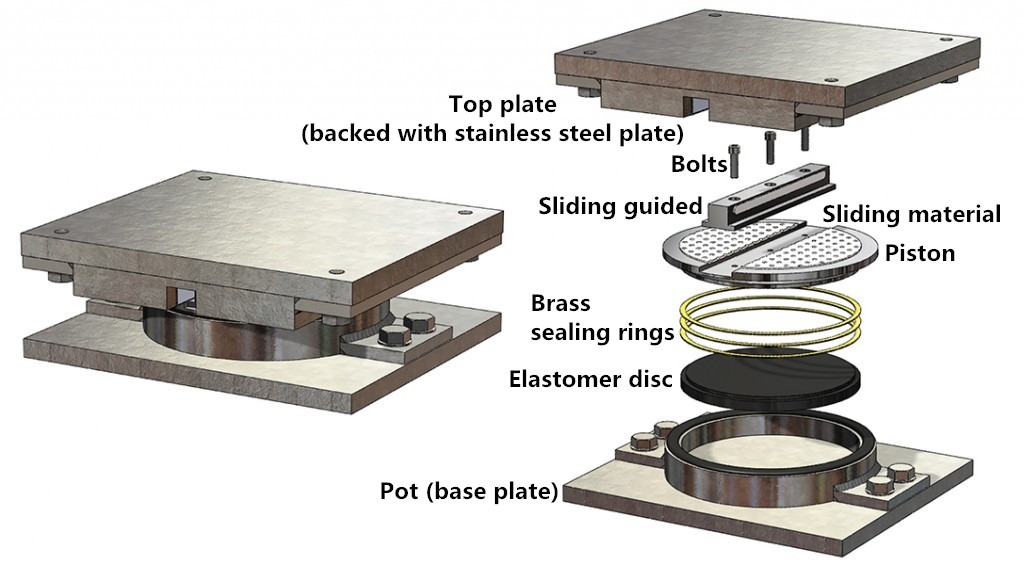

کاسه از یک صفحه فولادی استاندارد با ابعاد مناسب ماشینکاری می شود. حلقه های آب بندی برنجی مانع از بیرون آمدن دیسک الاستومری در گلدان تحت فشار از طریق شکاف حلقوی واقع در بین پیستون و داخل صفحه گلدان می شود. پیستون ، که در کاسه قرار می گیرد ، با دیسک الاستومری در تماس است (شکل 1).
هنگامی که اجزای کشویی اضافه می شوند ، بلبرینگ ثابت به یک بلبرینگ متحرک تبدیل می شود که می تواند جابجایی افقی را در خود جای دهد. اگر یک سیستم راهنما فراهم شود ، این جابجایی افقی می تواند چند جهته یا یک طرفه باشد. این اجزای کشویی از یک ورق استیل ضد زنگ جوش داده شده به قسمت زیرین یک صفحه فلزی و یک دیسک PTFE که به سطح فوقانی کاسه یا پیستون متصل شده است تشکیل شده است. به منظور افزایش ظرفیت تحمل بار ، دیسک PTFE درون فولاد تا عمق تقریباً نیمی از ضخامت آن فرو می رود. دیسک PTFE دارای حفره های کوچک (نواحی روانکاری) است که حاوی روغن مخصوص برای روانکاری دائمی سطوح کشویی است.
امکانات:
- ضریب اصطکاکی بسیار کم
- خروج از مرکزیت بسیار کم تحت بارهای عمودی و چرخشی
- قابلیت جابجایی نامحدود
- قابلیت چرخش نامحدود حول محور قائم
- چرخش افقی با سیستم راهنما کاهش نمی یابد
- قابل تعویض
- قابلیت خود تنظیم شونده
- نصب آسان
- هزینه تعمیر و نگهداری پایین
کاربرد:
پات بیرینگ های بائولی می توانند در پل ها، راه آهن و بزرگراه های طبقاتی و ساختمان ها مورد استفاده قرار گیرد.
استاندارد های مورد استفاده:
نئوپرن های ساخته شده توسط بائولی با کسب تاییدیه های لازم مطابق با استاندارد اروپایی EN 1337-5 موفق به دریافت نشان CE از KIT MPA آلمان شده است.
علاوه بر آن، بائولی این امکان را دارد تا مطابق کلیه استاندارد های بین المللی مانند موارد زیر محصولات خود را تولید و آزمایش کند.
استاندارد اروپایی EN 1337-5;
استانداردآمریکا یی AASHTO LRFD Bridge Design Specification and Construction specification
استاندارد انگلستان BS 5400-9.1, BS 5400-9.2;
انواع:
ثابت: پات بیرینگ های ثابت، غیر قابل حرکت هستند و می توانند نیروهای افقی را در همه جهات تحمل کنند.
- top plate; 2-brass seal; 3-elastomer disc; 4-pot; 5-anchor bolt; 6-sleeve; 7-rubber seal; 8-piston
حرکت کننده در یک جهت Guided-sliding:
این نوع از تکیه گاه ها می توانند در یک جهت حرکت کنند و طبیعتاً نیروی افقی عمود برجهت حرکت را تحمل می کنند
1-top plate; 2-brass seal; 3-elastomer disc; 4-pot; 5-anchor bolt; 6-sleeve; 7-rubber seal; 8-piston; 9-sliding guided part
حرکت کننده آزاد Free-sliding:
این نوع از تکیه گاه می توانند در همه جهات حرکت کنند و هیچگونه نیروی افقی را تولید نمی کنند
1-top plate; 2-brass seal; 3-elastomer disc; 4-pot; 5-anchor bolt; 6-sleeve; 7-piston; 8-PTFE or UHMWPE; 9-rubber seal
مواد تشکیل دهنده پات بیرینگ:
- اجزای فلزی
اجزای فلزی تشکیل دهنده پات بیرینگ و استاندارد های مربوطه مطابق با جدول زیر می باشد.
Steel parts | Material | Standard |
Pot | Cast steel or S355(Gr. 50) steel | EN, AASHTO |
Piston | S355(Gr. 50) steel | EN, AASHTO |
Top plate | S255( Gr. 36) | EN, AASHTO |
Bolts | 41Ce4 ( Grade 100) | EN, AASHTO |
Stainless steel | S304 | EN, AASHTO |
- مواد الاستومری
مواد الاستومری مورد استفاده در پات بیرینگ برای ورقه الاستومری داخل کاسه باید از نوع طبیعی یا پلی کلروپرن مطابق با ISO6446 باشد.
مشخصات فیزیکی و مکانیکی دیسک الاستومری مطابق با جدول زیر است
Characteristics | Requirements | Test Methods | |||
G Modulus (MPa) | 0.7 | 0.9a | 1.15 | ISO | Equivalent national standard |
Tensile Strength (MPa)
Molded Test Piece Test Piece from Bearing Minimum elongation at break(%) Molded Test Piece Test Piece from Bearing |
≥16
≥14 450 400 |
≥16
≥14 425 375 |
≥16
≥14 300 250 |
ISO 37
type2 |
GB/T
528-1998(Type 2) |
Minimum Tear Resistance(KN/m)
CR NR |
≥7
≥5 |
≥10
≥8 |
≥12
≥10 |
ISO 34-1
Trouser (Method A) |
GB/T 529-1999
(Pants type) |
Compression Set(%)
24h; 72℃ |
CR ≤15
NR≤30 |
ISO 815
φ29×12.5mm, Spacer: 9.38mm,-25% |
GB/T
7759-1996 |
||
Accelerated Ageing
(Maximum change from unaged value) -Hardness(IRHD) NR 7 d , 70℃ CR 3 d, 100℃ -Tensile strength(%) NR 7 d , 70℃ CR 3 d, 100℃ -Elongation at break(%) NR 7d , 70℃ CR 3d, 100℃ |
-5+10
±5 ±15 ±15 ±25 ±25 |
ISO 48
ISO 188 |
GB/T
6031-1998 GB/T 3512-2001 |
||
Ozone Resistance
Elongation: 30% – 96h 40℃±2℃ NR 25pphm CR 100pphm |
No cracks | ISO 1431-1 | GB/T 7762-2003 |
حلقه های آب بندی
حلقه های آب بندی برنجی داخلی در یک لبه شکافی شکل در لبه بالایی پد الاستومری قرار گرفته و از تعدادی حلقه شکاف تا قطر داخلی کاسه تشکیل شده است. حلقه هایی با حداقل سطح مقطع 10 میلیمتر در 2 میلیمتر ممکن است دارای شکاف 7 میلی متر عمق در 0.5 میلیمتر عرض باشند که در فواصل 5 میلی متری در قطر داخلی قرار گرفته اند تا بتواند شکل گیری را تسهیل کنند. حلقه ها با سطح مقطع کوچکتر شکاف ندارند
تنظیمات حلقه های آب بند برنجی صلب
Diameter d (mm) | Minimum cross-section | slits | Number of rings |
d≤330 | 6 ×1.5 | Not permitted | 2 |
>330<715 | 10×1.5 | Not permitted | 2 |
=715<1500 | 10×1.5 | Not permitted | 3 |
<1500 | 10×2 | 7mm ×0.5mm
5mm spacing |
3 |
مواد استفاده شده در حلقه های آب بند برنجی مطابق با EN12163 و EN12164 به ترتیب CuZn37 و CuZn39Pb3 هستند.
فولاد ضد زنگ
فولاد ضد زنگ مطابق با ASTM A240/A240M ، EN 1337-5 یا استاندارد های مشابه می باشد. زبری سطح در تماس با ورق PTFE مطابق با استاندارد CSA B95 اندازه گیری می شود که نباید بیش از 0.25 میکرومتر باشد.
اجزای سرخورنده
ورق PTFE
مواد اولیه ورق های PTFE عبارتند از پلی تترا فلوئورواتیلن خالص و بدون مواد ترمیم شده یا پرکننده.
خصوصیات مکانیکی و فیزیکی PTFE مطابق با جدول زیر است
Property | Test standard | requirement |
Mass density | EN ISO 1183(all parts) | ρp = 2140 to 2200 kg/m3 |
Tensile strength | EN ISO527-1 and -3 | Fptk=29 to 40 MPa |
Elongation at break | EN ISO527-1 and -3 | δp≥300 % |
Ball hardness | EN ISO2039-1 | H132/60=23 to 33 MPa |
پلی اتیلن با وزن مولکولی فوق العاده بالای اصلاح شده (UHMWPE)
پلی اتیلن با وزن مولکولی فوق العاده بالای اصلاح شده UHMWPE) ) باعث افزایش مقاومت در برابر سایش و ظرفیت باربری می شود ، همچنین برای استفاده در تکیه گاه های کشویی برای پل و ساختمان ها مناسب است. با وجود گریس هایی با کارایی بالا ، یک سطح کشویی با دوام و اصطکاک کم بدست می آید. علاوه بر خصوصیات فیزیکی بسیار خوبی مانند مقاومت بالا در برابر سایش و ظرفیت باربری بسیار بالا ، UHMWPE را می توان در دماهای بسیار کم نیز (در دمای کم منفی پنجاه درجه سانتیگراد) و در دماهای بالا (50 درجه سانتی گراد) استفاده کرد. استفاده از UHMWPE هزینه های نگهداری و تعویض را تا حد زیادی کاهش داده است.
روان کننده (گریس سیلیکون)
مشخصات فیزیکی و شیمیایی روان کننده مطابق با جدول زیر است
Properties | Requirements |
Worked penetration | 26.5 to 29.5mm |
Dropping point | ≥180 ℃ |
Oil separation after 24 h at 100℃ | ≤3 %(mass) |
Oxidation resistance pressure drop after 100h at 160℃ | ≤0.1 MPa |
Pour –point of base oil | Below-60 ℃ |
کنترل کیفیت در بائولی:
پات بیرینگ های بائولی موفق به کسب تاییدیه CE مطابق با استاندارد EN1337-5 شده است. تمام تست های مورد نیاز در ITT )تست اولیه آزمایش) انجام شده است و FPC (کنترل خط تولید کارخانه) طبق مقررات توسط MPA اشتوتگارت آلمان ، یک نهاد نظارتی مستقل ممتاز در این بخش بطور منظم مورد نظارت قرار می گیرد.

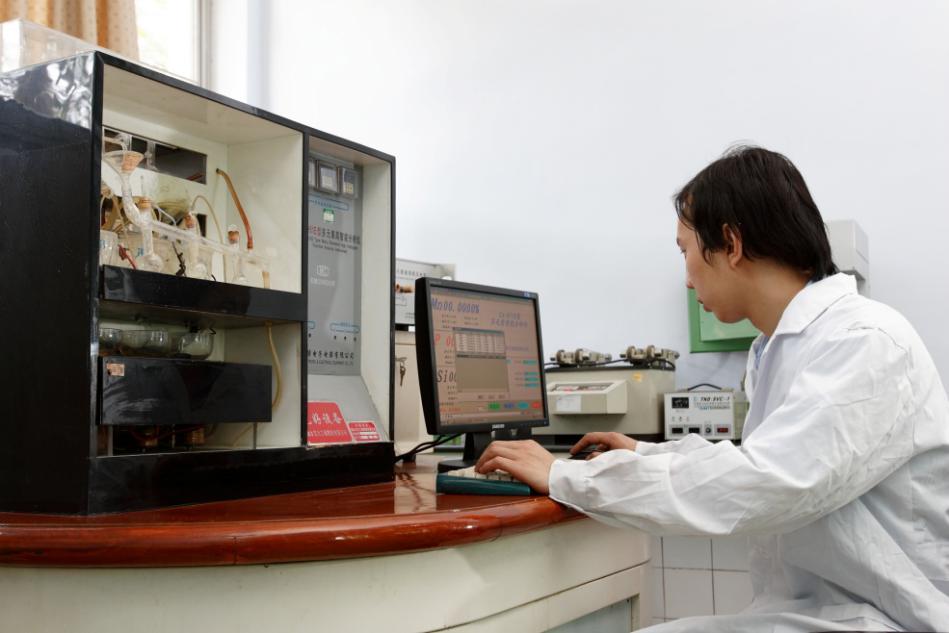

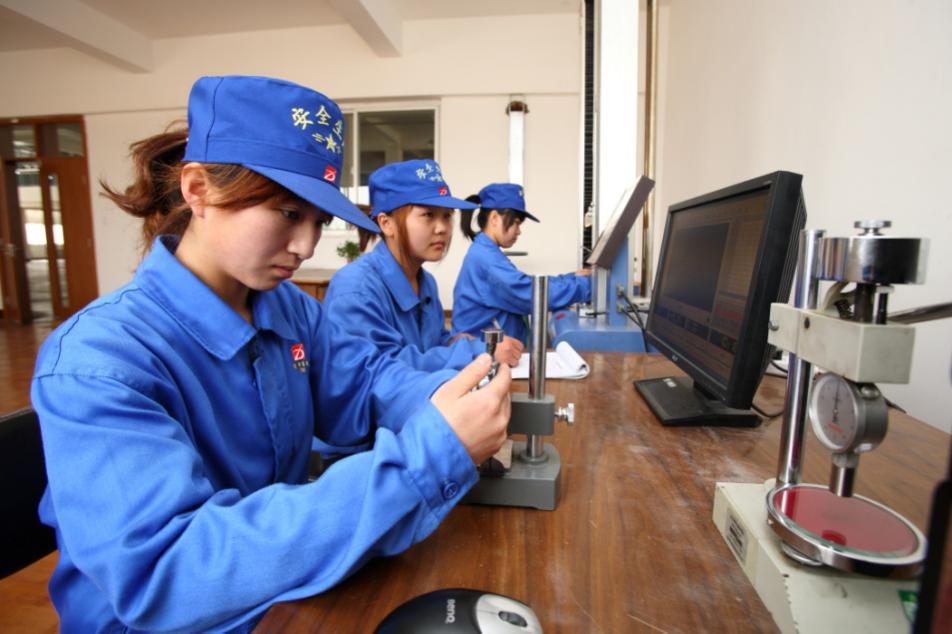

تست شیمیایی ورق فلزی تست سختی سنجی رابر
تست مقاومت کششی نمونه رابر تست اوزون
کاسهUT NDT تست تست بار عمودی و افقی

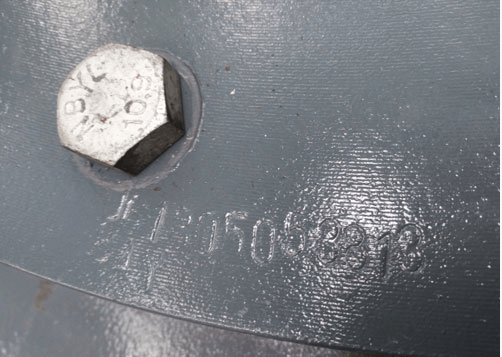

قابلیت رد یابی دائمی با حکاکی شماره روی بدنه پات بیرینگ
دیسک الاستومری (NR یا CR ) و کاسه
CE پات بیرینگ های تایید شده توسط
CE پات بیرینگ های تایید شده توسط

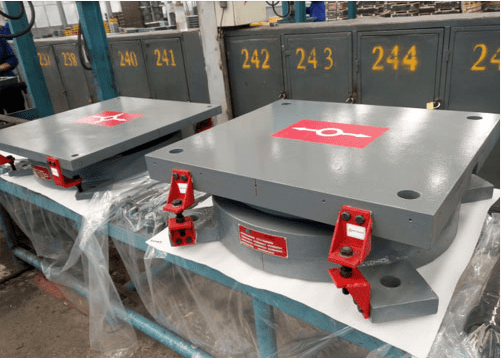

محصولات بائولی

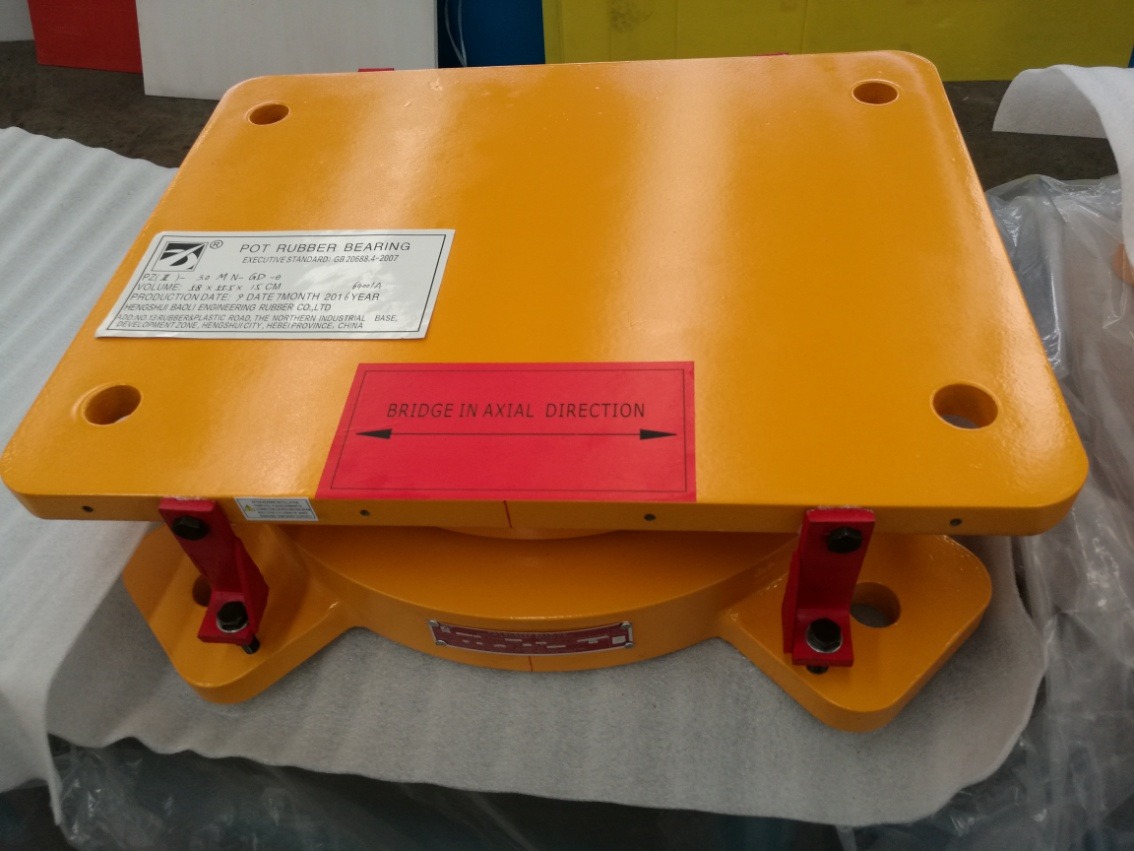

بسته بندی

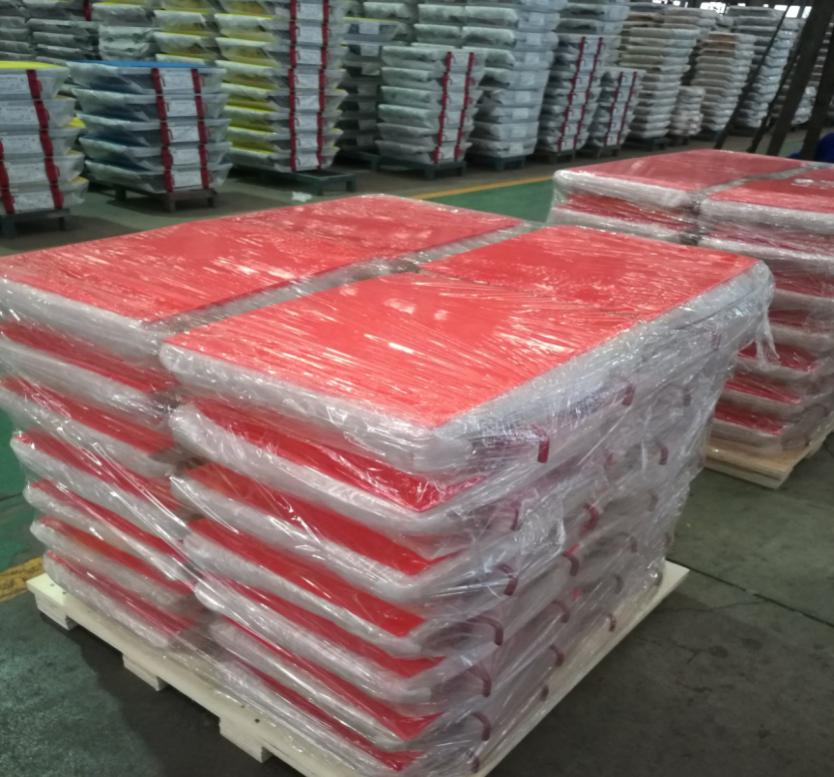

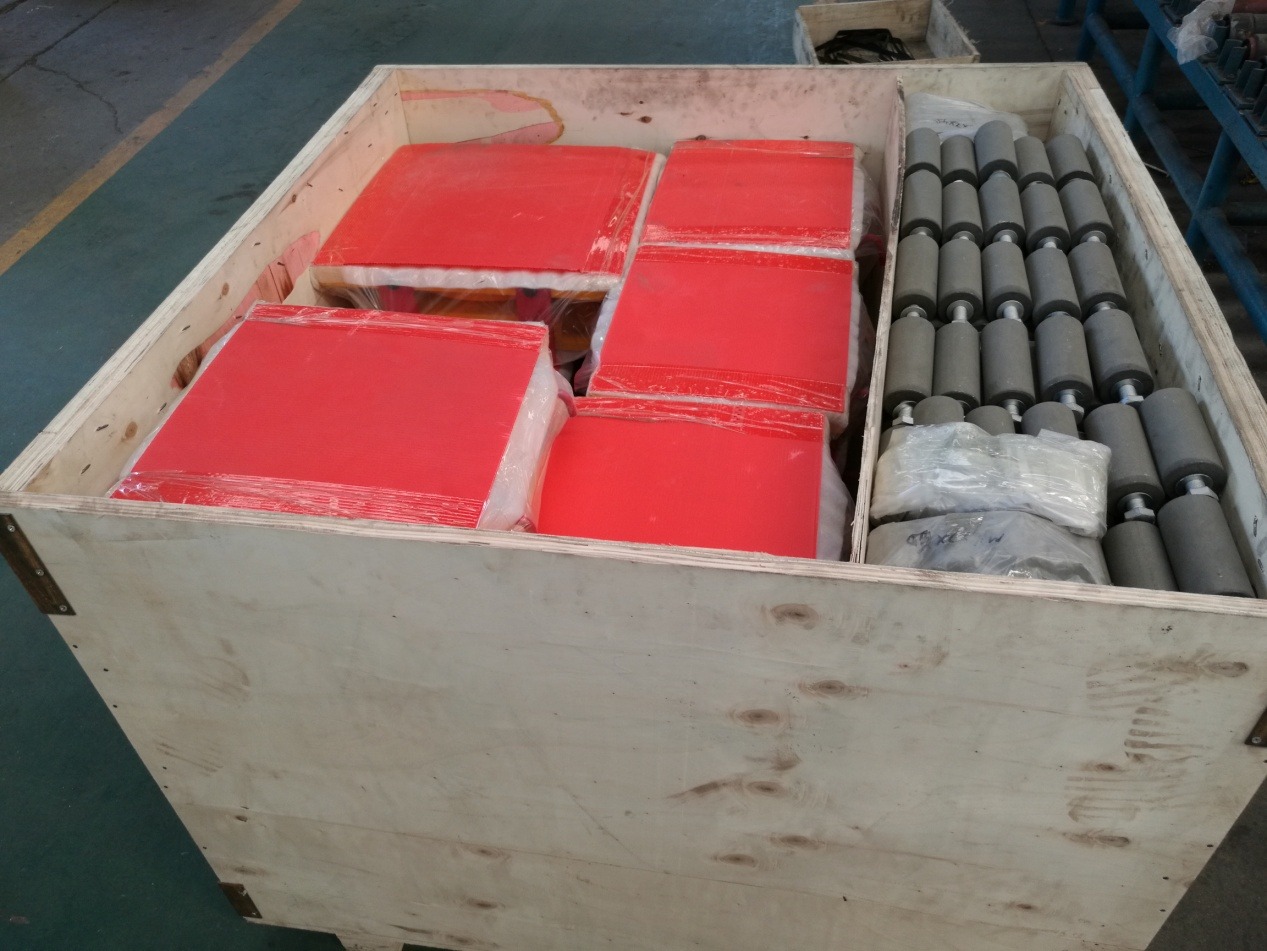

پالت چوبی با پوشش PE
سفارش :
اگر نوع و مشخصات درخواست خود را میدانید سفارشات شما بر طبق تعداد و تیپ مورد نیاز قابل تولید می باشد.
ما همچنین میتوانیم با دانستن اطلاعات زیر پات بیرینگ مورد نظر شما را طراحی و تولید نماییم:
بار عمودی حداکثر، حداقل و دائمی و بارهای افقی (ULS)
جابجایی ها و چرخش ها در جهت طولی و عرضی
اطلاعات بیشتر از قبیل مقاومت بتن و فضای موجود برای نصب پات بیرینگ و …
مزایای خرید محصول از بائولی:
- مورد تایید اتحادیه اروپا CE
- تضمین کیفیت: کنترل کیفیت مداوم از مواد خام تا محصول نهایی
- تحویل به موقع و سریع تر از رقبا به دلیل کثرت تجهیزات، ماشین آلات و نیروی انسانی
- ارزان تر از رقبا: ما بدلیل خرید کلان مواد اولیه وتولید انبوه، هزینه ها را کاهش داده ایم و بهترین پیشنهاد قیمت را ارائه می دهیم
- سفارشات با مقادیر کم را هم می پذیریم
- بسته بندی حرفه ای برای حمل دریایی انجام میدهیم تا هیچگونه خسارتی به محصول وارد نشود
